冷库设计规范要点有哪些

2022-03-26 08:40:25 发布

作者:威士达冷链物流研究院

类型:冷链研究报告

返回文章列表

返回文章列表

  由于冷库设计专业性强,需要冷库工程师来完成。工程师在设计冷库时,不仅要考虑冷库的专业性、实用性、经济性等问题,还要注意冷库的安全性。每年都有大量冷库设计造成的冷库事故,所以冷库设计一定要遵循一定的规范。

  每个成功的冷库设计案例都有一个完整的方案,以下是一般设计方案所包含的基本框架。

  一.项目基本概况:冷库整体设计概况。

  二、设计依据:冷库设计所遵循的设计规范和标准。

  三、冷库制冷设备选型计算:根据冷库使用要求设计配置设备机组,并做出相应的计算。

  四、选择机组的主要技术资料。

  五.选择机组的主要配置表:选择各种配置的详细列表。

  六、冷库建筑结构。

  七.控制系统:包括控制方法与方法、报警与保护功能、数据监控与历史记录、系统参数菜单等。

  冷库制冷系统设计中应考虑和了解的重要因素:

  1.用户要求:冷库及其变化、供冷方式、载冷剂温度、用户使用场所及使用安装要求等。

  2.冷却水源:地面水和地下水在冷库工程建设区附近的水量、水温和水质。

  3.气象条件:当地气温。夏季相对温度和主导风向。

  4.制冷压缩机及相关设备的产品信息。

  5.冷库工程总平面图等相关资料。

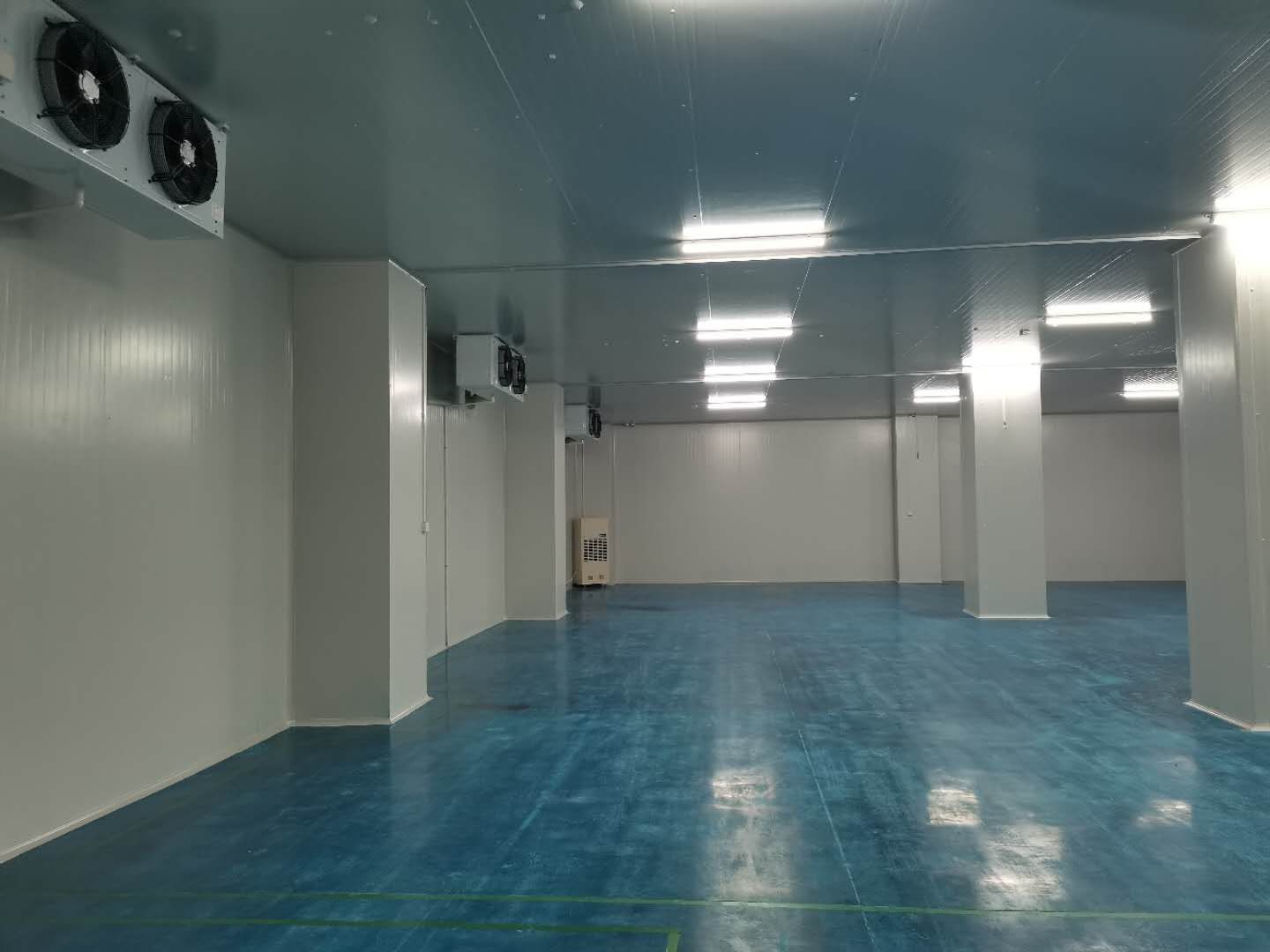

冷库设计规范要点有哪些

  形成一个完美的冷库设计图纸并不容易。它需要仔细考虑和测量来制定。在设计过程中,需要考虑用户的使用需求和安装地点,以确保更好地满足用户未来的使用需求。减少故障,提高效率。

  1.冷库地址的选择与准备。

  根据使用性质,冷库可分为分布式冷库、零售冷库和生产性冷库。生产性冷库建在货源集中的产区,还应考虑交通便利、与市场接触等因素。冷库最好建在没有阳光和热风频繁的阴凉处,小冷库最好建在室内。冷库周围应有良好的排水条件,地下水位应较低。冷库下最好有隔断,保持通风良好。保持干燥对冷库非常重要。此外,冷库施工前,应根据冷冻机的功率提前安装相应容量的三相电源。如果冷库是水冷的,应铺设自来水管,建造冷却塔。

  2.确定冷库容量。

  冷库的大小应根据农产品全年的最大储存量来设计。这个容量是根据储存产品在冷库中堆放所需的体积、行间过道、堆放与墙壁、天花板之间的空间和包装之间的间隙来计算的。确定冷库容量后,确定冷库的长度和高度。在设计冷库时,还应考虑必要的附属建筑和设施,如车间、包装车间、工具库和装卸台。

  3.冷库保温材料的选择与敷设。

  冷库保温材料的选择必须因地制宜,既要有良好的保温性能,又要经济实用。冷库保温材料分为几种类型,一种是加工成固定形状和规格的板材,具有固定的长度、宽度和厚度,可根据仓库安装需要选择相应规格的仓库板材。高中温冷库一般采用10cm厚的仓库板材,低温冷库和冷冻冷库一般采用12cm厚或15cm厚的仓库板材;另一种冷库可以用聚氨酯喷涂发泡,将材料直接喷入待建冷库的砖或混凝土仓库,成型后既防潮又隔热。保温材料包括聚氨酯、聚苯酯等。聚氨酯不吸水,隔热性好,但成本高;聚苯酯吸水性强,隔热性差,但成本低。现代冷库的结构正在向预制冷库发展,形成了包括防潮层和隔热层在内的冷库构件,实现了现场组装。其优点是施工方便、快捷、可移动,但成本相对较高。

  4.冷库冷却系统的选择。

  冷库冷却系统的选择主要是冷库压缩机和蒸发器的选择。一般来说,小型冷库主要采用全封闭压缩机。由于全封闭压缩机功率小,价格相对便宜;中型冷库一般采用半封闭压缩机;大型冷库采用半封闭压缩机,也可考虑氨制冷压缩机,因为氨制冷压缩机功率大,一机多用,但冷库安装管理繁琐。选择蒸发器时,高温冷库采用冷风机作为蒸发器,冷却速度快,但容易造成冷藏品水分流失;中低温冷库主要采用无缝钢管制作的蒸发排水管,具有恒温效果好、蓄冷及时等特点。

  相信大家一定对冷库设计规范要点有哪些有了更深入的了解,上海威士达冷链物流研究院专注于为客户提供冷链领域的产业研究、策划咨询、规划设计、招商运营等冷链物流项目的全过程服务。
